國內首支 BWP-430型柔性直流穿墻套管研制成功

　　近日，中國電氣裝備所屬平高電氣與國網直流技術中心聯合研發的具有高頻諧波耐受特性的BWP-430型柔性直流穿墻套管樣機順利通過全套型式試驗驗證，標志著我國在國產化直流輸電裝備領域再次取得了重大技術突破，彰顯了我國在這一領域的創新能力和技術實力。

　　在BWP-430型柔性直流穿墻套管研發設計過程中，平高電氣與國網設備部、國網直流技術中心多次組織召開專家論證會議，對定制套管研發技術方案進行討論。同時聯合西安交通大學、華北電力大學首次開展了氣體套管絕緣材料、絕緣介質的高頻介電常數和臨界擊穿場強等探索性試驗研究，解析了高頻諧波工況(頻率達200千赫茲)下絕緣材料和介質的電氣絕緣性能變化趨勢，作為高頻柔直套管研發設計的重要依據。BWP-430型柔性直流穿墻套管在考慮高頻諧波耐受工況的條件下，不斷優化產品設計和制造工藝，試驗樣機經過嚴苛的型式試驗驗證，該產品具備以下優勢。

　　01 技術參數優

　　研制出的BWP-430型柔性直流穿墻套管，內絕緣采用純六氟化硫氣體絕緣，單層屏蔽結構，外絕緣采用變徑式空心復合絕緣子，溫升試驗電流達到6300安，雷電沖擊試驗電壓1300千伏，操作沖擊濕耐受試驗電壓1175千伏，工頻耐受試驗電壓740千伏，直流2小時耐受試驗電壓425千伏，懸臂負荷耐受力5000牛，抗震水平達到AG5。

　　02 機械結構可靠

　　設計了無支撐絕緣子一體式導電連接結構，采用整體焊接成型，長度達到11米，優化了套管整體電場分布，避免了支撐絕緣子結構的絕緣子擊穿的問題。

　　03適用極端環境

　　該產品專為極端低溫環境設計，可在零下40℃的高寒地區穩定運行。

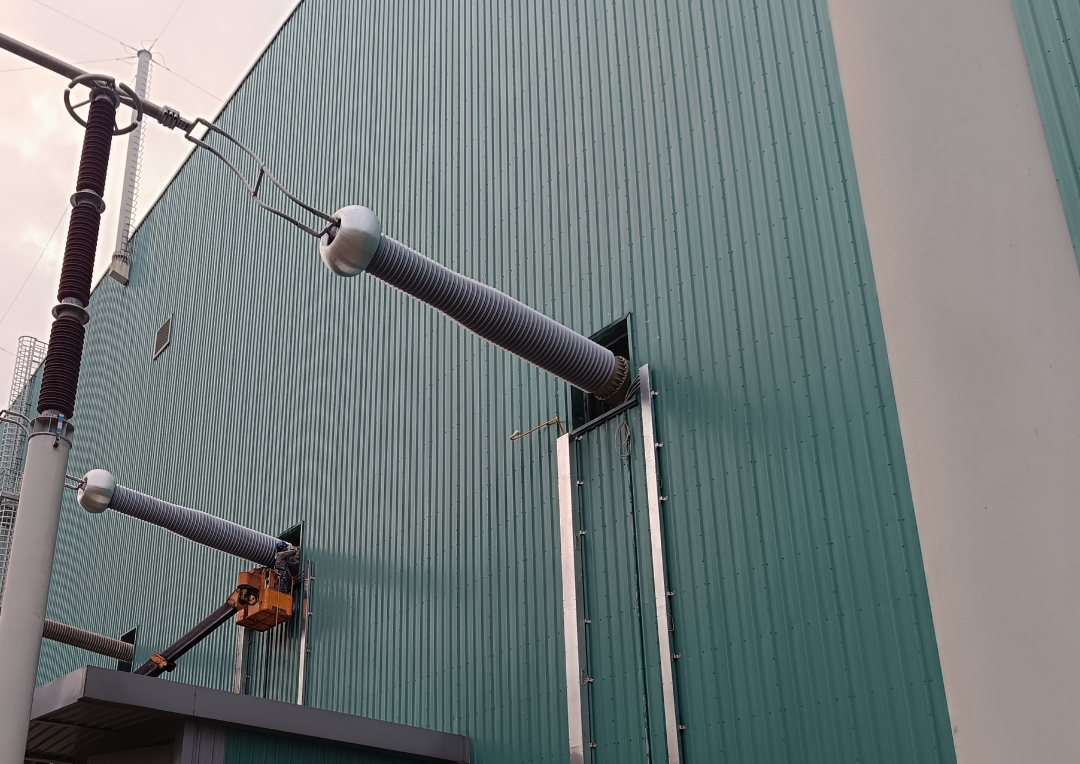

　　該產品的研制成功不僅是直流輸電裝備領域技術創新和產業升級的重要成果，更是為構建安全、高效、綠色的現代能源體系作出重要貢獻。BWP-430型柔性直流穿墻套管在渝鄂背靠背工程宜昌換流站實現掛網運行，促進大區電網異步互聯、西南清潔能源的消納貢獻力量。

　　近年來，平高電氣致力于推動直流穿墻套管國產化進程，現已具備150千伏～1100千伏系列直流穿墻套管生產研發制造能力，累計在昌吉—古泉、陜北—武漢、白鶴灘—江蘇、白鶴灘—浙江、葛洲壩—南橋等國家重點工程成功帶電運行50余支，中標金上—湖北、寧夏—湖南等特高壓直流工程20余支。此次BWP-430型柔性直流穿墻套管的研制成功，有效補充和完善了國產化充氣式穿墻套管的產品序列，為電網安全穩定運行提供了國產化高可靠性直流設備支撐，為充氣式套管在柔性直流輸電工程推廣應用奠定了堅實的基礎。(平高電氣 姚燦江)
