國內硅料企業紛紛開啟新一輪的擴產大潮。對于多晶硅生產的兩大技術路線，市場出現兩級分化。改良西門子法還是流化床法，又一次成為爭論的焦點。由于多晶硅的重要性，技術路線選擇，這次路線之爭無不牽動廣大新能源投資者的神經。
早在上世紀五六十年代，多晶硅生產的兩大技術路線相繼問世，其中西門子法通過多次技術迭代一直引領行業前行，成為世界的主流路線，而流化床法作為第二技術路線也在持續進步。
在“雙碳目標”的背景下，光伏成為可再生能源的主力，這場跨越世紀之爭的答案也越發清晰可見。
01為什么多晶硅的技術路線如此重要?
【1】多晶硅的行業地位
能源革命的浪潮之下，光伏的重要性目前已再無分歧;從產業鏈的視角來看，多晶硅作為光伏產業的上游原材料，其在整個光伏產業中占有舉足輕重的地位。同時多晶硅也是集成電路最為關鍵的基礎原材料。

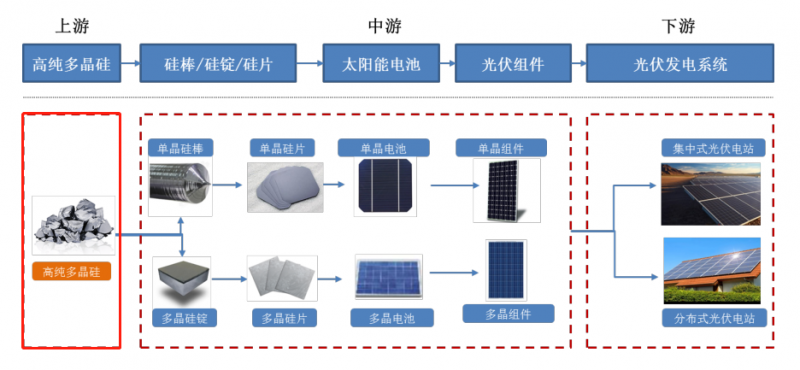

圖1：光伏產業鏈?zhǔn)疽鈭D，資料來源：新疆大全招股說明書
首先，多晶硅的成本與光伏發電系統的成本直接掛鉤。早在2014年，國家發改委能源研究所等研究機構發布的《中國可再生能源發展路線圖2050》就提出，2025年光伏要能實現全面平價上網，那成本下降就成了光伏產業進步的不竭動力，而其中的大頭就是硅料。發展初期，多晶硅的成本曾一度占太陽電池的近50%。
回溯光伏過去十余年的發展，光伏成本從50元/W下降到了4元/W左右，多晶硅環節的持續降本為光伏平價上網做出了巨大的歷史貢獻。

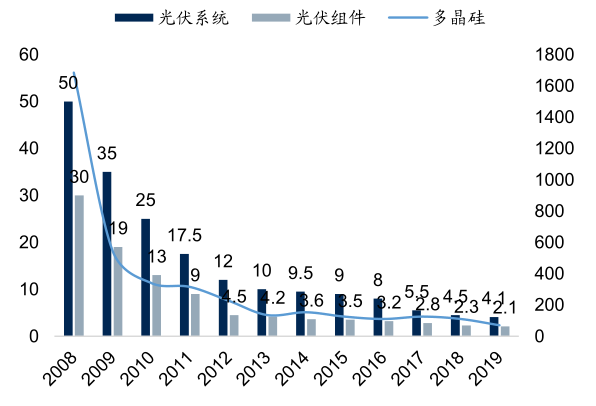

圖2：產業鏈各環節價格(元/W、元/kg)，資料來源：中國有色金屬工業協會硅業分會，國信證券
根據BP發布的2020年能源展望數據，到2050年，光伏發電的成本較2018年還能下降70%。這必然要求光伏產業鏈各個環節共同努力，多晶硅最為材料源頭，將長期擔當降本增效的重任。
圖3：未來30年光伏成本下降曲線，資料來源：BP Energy
其次，多晶硅的質量的提升促進光伏的技術進步和國產替代。自2018年初開始，單晶硅片產能規?？焖贁U(kuò)張，成為行業主流，為滿足下游需求，國內多晶硅企業在積極擴張的同時，也加速了光伏級硅料品質的提升。目前通威股份、新疆大全的特級料占比均超過90%。
與此同時，我國多晶硅料品質的提升，對于硅料進口依賴的下降功不可沒，根據硅業分會的數據，硅料進口占比已經從2016年的42.1%下降至2020年的20.2%。2021年1月，通威股份已實現N型硅料的批量生產。
時至今日，我國多晶硅產業已取得了長足進步，從產業化早期的幾乎完全依靠進口到目前產量已占全球的三分之二，國內的產銷規模已經位居全球首位。但在太陽能光伏平價上網的倒逼下，多晶硅降本增量之路還在繼續。
第三，終端光伏裝機需求帶來多晶硅的增長
多晶硅也是一將功臣萬骨枯的行業，打的頭破血流，最終呈現強者恒強，兩極分化的局面。頭部企業憑借技術和成本優勢維持較高水平的產能利用率。如通威股份，2017-2019 年產能利用率分別為93.70%、96.38%、92.46%，2020年上半年達到了116%。而中小企業產能利用率較低，部分企業由于投產較早、設備陳舊、規模較小，已逐步停產。
據《中國能源報》統計，國內在產高純晶硅企業數量由2018年初的24家，減少至2019年初的18家，再縮減至2019年底的12家。
圖4：2008-2019年中國多晶硅產量及占全球產量的比重，資料來源：中國光伏行業協會，新疆大全招股書
【2】多晶硅的生產是門技術活
跟鋰電池行業的上游原材料不同，多晶硅料具有高載能、重資產、擴產周期長、技術壁壘高的多重特點。所以多晶硅看似工業標準品，實際上更多的屬性是化工品。正因?yàn)榇?，多晶硅的技術能力是衡量多晶硅企業的硬核能力之一。
按純度要求及用途不同，可以將多晶硅分為太陽能級多晶硅和電子級多晶硅，太陽能級多晶硅主要用于太陽能電池的生產制造，而電子級多晶硅作為主要的半導體電子材料，廣泛應用于電子信息領域。
太陽能級多晶硅對雜質有嚴格的要求，通常要求其中雜質總含量低于10-6，即多晶硅的純度需達到99.9999%以上。而電子級多晶硅可以說是技術巔峰，其純度要求高達99.999999999%(不用數了，小數點后面是9個9)，相當于1000噸的電子級多晶硅中總的雜質含量不到一?；ㄉ字亓康?%。所以世界范圍內能夠生產電子級多晶硅產品的企業屈指可數，電子級多晶硅成為行業高地。
總的來說，高純多晶硅的生產不是煤炭那種簡單粗暴只拼產能的行業，它是光伏產業鏈中技術含量較高的環節，加上投資大，風險高。目前國內隆基、中環等垂直一體化的企業也沒有直接下場，而是采取參股的方式參與到多晶硅生產。

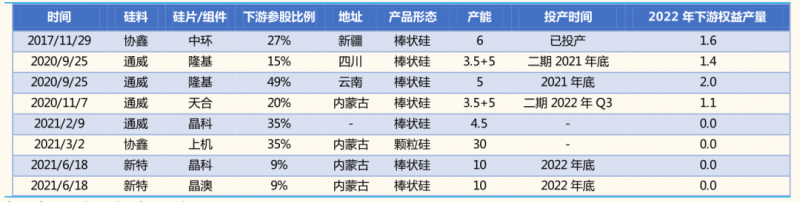

圖5：下游企業通過參股方式綁定頭部多晶硅企業(萬噸)，資料來源：各公司公告，國金證券
02“一大一小”技術路線
【1】改良西門子法
對于光伏業內人士而言，西門子法是再熟悉不過了，這是目前國內外最普遍也是最成熟的方法。根據中國光伏行業協會的數據，2019年全球多晶硅產量中采用改良西門子法生產的占比高達97.8%;我國也類似，2020年國內采用改良西門子法生產的多晶硅約占全國總產量的97.2%。
今天成熟的改良西門子法最早由德國西門子公司在1955年發明，在過去60多年中，業內參與者不停的對西門子法進行技術優化和提升，已經改良到了第三代。其優點已經非常突出。目前全球前十硅料生產企業的技術路線都以改良西門子法為主。

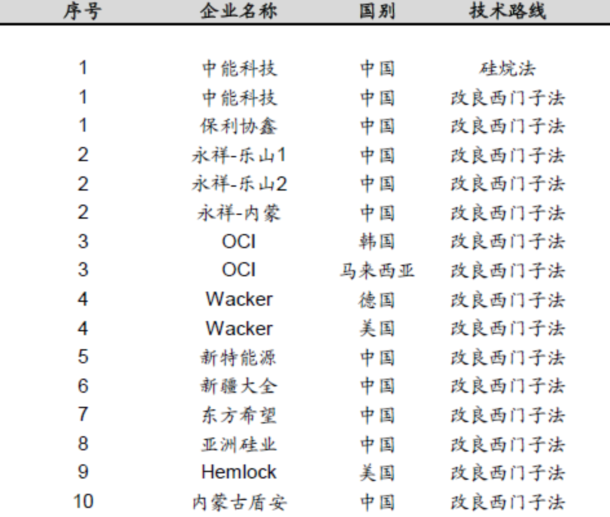

圖6：全球前十硅料生產企業，資料來源：國信證券
縱觀全球多晶硅的發展歷史，基本上是和西門子法技術路線的技術進步同步的。
具體而言，還原爐的材料從石英玻璃發展到金屬再到不銹鋼，其內部的棒數也逐漸從1對棒、3對棒逐漸提升到48對棒以上的大型還原爐，還原爐產量已從1975年的單爐40噸/年，提升至現在600噸/年的水平。
多晶硅技術的進步已經和規模的擴大形成正向循環，收益規模大型化、技術優化，改良西門子法多晶硅單位產能投資成本大幅下降，多晶硅生產線投資成本從2008年千噸投資成本約為7億元～10億元降到現在的1億元/千噸以下。
根據工業發展規律，未來隨著規模產量的繼續擴大，改良西門子法的競爭能力將會進一步強化，主流工藝地位進一步穩固。

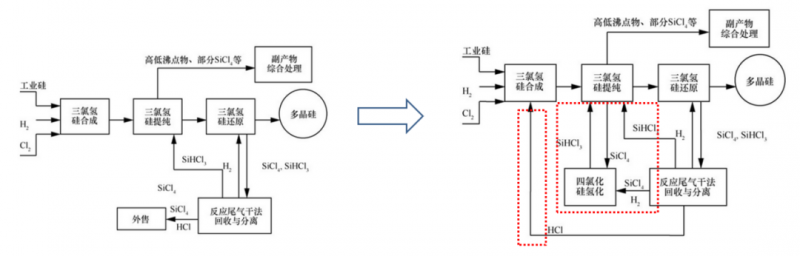

圖7：西門子法生產工藝，資料來源：《當代多晶硅產業發展概論》
【2】流化床法——現實與理想的差距
下面敲重點，講講最近備受關注的流化床法，其實長期關注光伏行業的人知道，西門子法的應于一直遠大于流化床法。但并不新鮮的流化床法之所以又引起大家的注意源于協鑫，疊加光伏這個黃金賽道，其核心要義就是降低成本，所以每個更降本扯上關系的新技術勢必都讓市場很亢奮。
在我們長期關注的動力電池領域，也有類似的例子。今年年初，廣汽就曾發布“石墨烯電池”表示具備6C快充能力，最快8分鐘就能充電至80%，此舉引來不少吃瓜群眾圍觀。同樣的例子還有特斯拉的4680圓柱電池，這還尚未量產，相關板塊已經漲了一輪。
回到流化床法上，最早是美國聯碳公司在1952年開發出將硅烷分解沉積在固定床上硅顆粒表面的技術，這也是流化床技術最早的雛形，數年之后，杜邦公司在1961年申請了使用三氯氫硅為原料在流化床內生產顆粒硅的專利，標志著流化床法正式面世。
同樣師出名門，但流化床法的工業化之路異常艱辛，難有大為。西門子法經過多次技術迭代已然成為多晶硅企業的主菜，流化床法雖有進步，卻難于大規模量產，長期作為配菜。
那么問題來了，流化床法比西門子法晚了6年，但對于60余年的時間跨度，可以說兩者是處在同一起跑線。為什么流化床法此前一直備受冷落?

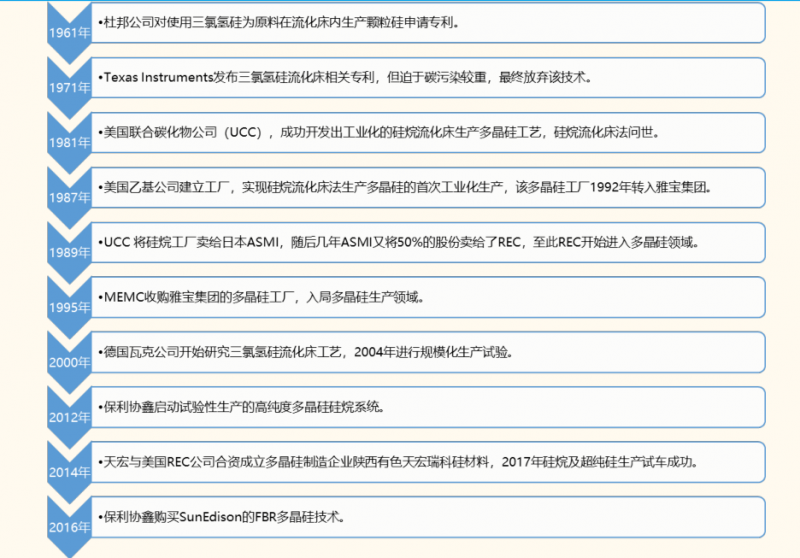

圖8：流化床法制備多晶硅技術的發展歷程，資料來源：《當代多晶硅產業發展概論》，國金證券
1) 基本原理
流化床法的主要原理是將硅烷用氫氣作為載體，像氣流一樣從流化床反應器底部注入，然后上升到中間加熱區反應，因?yàn)橛械撞窟M(jìn)料時候的氣流源源不斷的進入，可以讓反應器內的籽晶沸騰起來，處于懸浮狀態，注入的硅烷等原料和氫氣在加熱區發生反應，然后，隨著反應的進行，硅逐漸沉積在懸浮狀態的硅籽晶上，籽晶顆粒不斷地生長，長大到足夠重量的時候，硅顆粒沉降到反應器的底部，排出的就是顆粒硅。

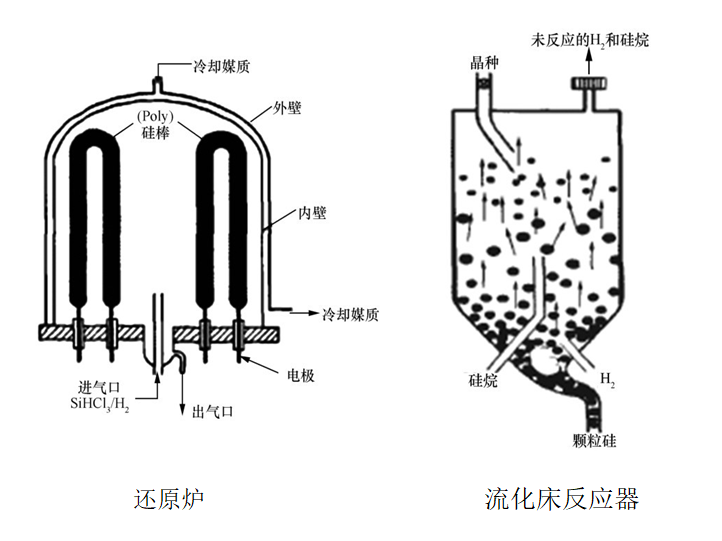

圖9：改良西門子法與流化床法核心設備對比，資料來源：《當代多晶硅產業發展概論》
2) 令人著迷的優勢
相對改良西門子法，流化床法的最大優勢主要體現在流化床反應器上。
其一，由于底部進料的氣流存在，硅籽晶處在懸浮狀態，可提供更大的反應面積，從而獲得較高的反應效率，硅顆粒生長速度更快;同時，流化床反應器內是體和固體接觸好，熱能傳遞效率高，電耗自然就降下來了。能耗相對較低。在于參加反應的顆粒硅晶種表面積大，沉積速度(生長速度)大幅提高，故生產效率高，大大減少了能源消耗，降低了成本。
其二，從上圖中可以看到，流化床反應器是上下加料，硅烷和氫氣從底部注入，硅籽晶從頂部加料，生產的硅顆粒從底部排出，可以做到連續生產，提高生產效率。
其三，流化床法主要從硅烷作為原料，其反應的溫度低，分解較為完全，使系統的尾氣回收壓力大為降低，約700攝氏度以下，而改良西門子法的反應溫度高達1050攝氏度，單從這方面看，流化床法就比后者省電不少。
其四，流化床法的的副反應較少，可縮短尾氣回收流程，減少投資成本。
其五，流化床法的產品就是顆粒硅，在下一加工環節就可以直接使用，可滿足連續投料拉晶工藝的發展。不需要再像改良西門子法那樣破碎。
講了這么多，有人要坐不住了，你說流化床法這么多優點，處處蓋過西門子法，為什么歷史發展緩慢，且未來難有作為?我們的結論是，你的優勢，也許就是你的劣勢。
3) “致命”的劣勢
不看好改良西門子法的投資者一般的觀點就是，能耗大、副產物多，但是這些是可以通過技術改進，逐步改善的。
在能耗方面，多晶硅企業曾被戴上“高能耗”的帽子。今天多晶硅生產全流程綜合電耗已經從2009年的200kwh/kg-Si降低至2020年的60kwh/kg-Si，降幅達到70%，有些頭部企業甚至已經降到50kwh/kg-Si以下的水平，同時水耗則基本維持在67 kg/kg.Si左右。
同時，值得注意的是，除了老生常談的電耗和水耗，能耗的綜合考慮還需要加上蒸汽消耗。不同于改良西門子法的副產蒸汽用于發電，蒸汽單耗基本上已經下降到0，硅烷流化床法還會使用到蒸汽、天然氣等，所以這部分有關蒸汽的25kg/kg.Si左右的能耗僅在生產顆粒硅的時候會產生，需要綜合考慮進去，最后，綜合能耗算下來，兩種技術的能耗差距并不大。
在副產物方面，國內的企業通過技術引進和自主創新，已經可以解決副產物處理問題，實現了物料的循環利用。有頭部企業利用甲醇制氫改電制氫、硅粉降耗、余熱回收制蒸汽、還原一鍵啟動全過程控制等降耗減排措施，協同多晶硅還原智能控制平臺，在高效生產的同時，實現節能降耗，并大幅降低二氧化碳排放量。
但是流化床法的短板還真不是三兩下可以徹底解決的，畢竟流化床法也已經誕生了60年。
第一，成品純度不高。前文講到，流化床反應器內的硅顆粒是處在懸浮狀態，底部不斷有氣流進入，“沸騰”的硅顆粒會不斷沖擊反應器內壁，長時間運作下，容易使反應器內部受到腐蝕，常用的金屬材料會給反應體系帶入大量的金屬污染，降低產品純度。
光是這一點，就讓流化床法的企業夠忙活一陣了。
一些企業也在研究使用石墨、碳化硅等材質作為反應器內襯或涂覆在金屬壁面上，利用其高硬度、不會帶入金屬雜質等優勢，杜絕此環節的金屬污染，但這會帶來增加投資成本。實際上，在西門子法和流化床法面世后的初期，當時多晶硅市場需求主要為半導體行業用電子級多晶硅，流化床法因?yàn)榧兌冗_(dá)不到甚至一點機會都沒有。
第二，是第一點的延伸，反應器內壁不斷受到?jīng)_擊，容易帶來內壁沉積硅粉，造成沾污，甚至造成噴嘴等關鍵部位堵塞，進而使進氣不均勻，不利于反應。在內壁沉積嚴重的情況下，仍然需要被迫停車進行清理，甚至誘發反應器內壁的破裂。
結果就是目前流化床內件的壽命只有半年到一年，跟還原爐超過20年的壽命比起來簡直是快消品。舉個不是特別恰當?shù)睦樱@就像你去買車，你是選動力一般，但不容易壞的，還是選推背感十足，卻動不動要換零件的車。
第三，流化床對安全性的要求很高。硅烷易燃、易爆的突出特點和安全隱患，限制了硅烷流化床法的推廣使用。
從發展歷程上來看，上世紀70年代，美國聯合碳化合物公司，德州儀器公司等又開始對流化床生產工藝進行研究，尤其是美國Ethyl公司(現為Sunedison)于1984年建廠生產電子級顆粒硅，但由于純度、成本等問題，產能也未能進一步放大。直到21世紀初，隨著光伏多晶硅需求的迅速增大，流化床法開始興起，但是至今未成規模。
流化床法見證了半導體和光伏的光輝歲月，卻毫無參與感可言。
一言以蔽之，理論的成本低和工業生產完全是兩碼事。比如電池最好的一定是氫燃料電池，但工業生產不具備經濟性，流化床法的經歷過往倒有點類似氫燃料電池，但是至今沒有成為主流，氫燃料電池作為鋰電池的補充，而氫能作為“終極能源”也是默默的當光伏、風電的備用能源。
雖然流化床法無法成為主流，但是顆粒硅憑借粒徑優勢，不需要破碎可直接使用，能填補硅塊間的空隙提高坩堝裝填量，提高拉晶產出，可以作為改良西門子法的補充。

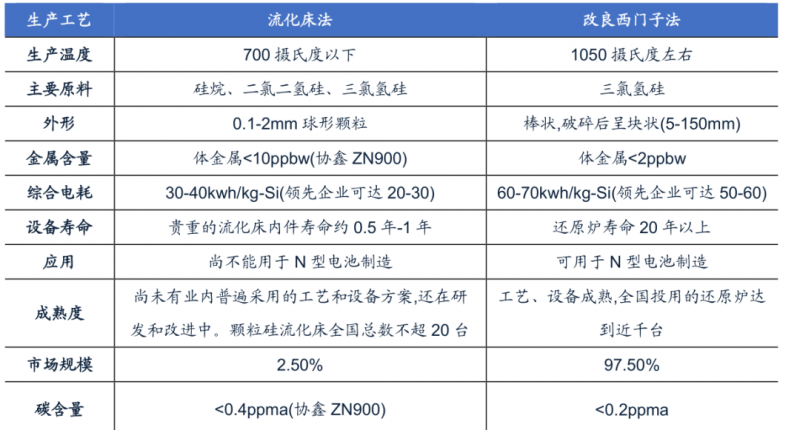

圖10：西門子法和流化床法的優劣勢比較，資料來源：亞洲硅業科創板上市申請文件的審核問詢函回復，廣發證券
03
多晶硅企業用腳投票
對于技術路線的選擇，全球頭部企業的擴產情況已經給了大眾一份答案，本文做下總結。
【1】穩定供貨的能力
多晶硅的穩定供應是光伏發展的重中之重。
一方面是產品的穩定供貨，在供應緊張的情況下，擴產是主旋律。根據國金證券的統計，2022年國內主流硅料企業的90%以上產能均已被下游長單鎖定，且最新的硅料長單已經簽至2026年，未來幾年高比例長單將成為硅料行業的常態。
另一方面，指的是產品質量的穩定性，多晶硅更多的是化工品屬性，因此產品的穩定性是最重要的考量，沒有之一。這自然涉及到生產的工藝的穩定性、設備的穩定性。改良西門子法工藝成熟穩定，設備也非常成熟，全國投入使用的還原爐達到近千臺，遠超流化床(全國流化床總數不超過20臺)。
【2】長周期視角下，西門子法仍具明顯的降成本空間
西門子法未來仍具有明顯的降成本空間，我們從幾個方向做初步討論：
1)加大還原爐尺寸
說白了就是進一步提升規模效應。西門子法中，還原爐產量已從1975年的單爐40噸/年，提升至2015年的500噸/年。隨著還原爐單爐產能的繼續提高和電耗的繼續降低，推動改良西門子法繼續成為多晶硅行業發展的主導技術。

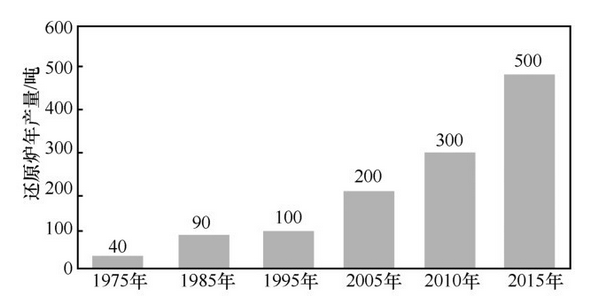

圖11：不同年代的主流還原爐年產量情況，資料來源：公司公告
2)還原爐新型材料的應用
還原爐材料從石英玻璃發展到不銹鋼，未來通過使用不銹鋼以外的新型材料，或者給內壁鍍上反射膜等方式，提高熱輻射能的反射率，以提高余熱利用率，此方式可實現10%～20%的節電效果，但相應對內壁的材質也提出較高要求，須考慮材質的耐用性及成本問題。
3)閉環生產
由于改良西門子法生成的副產物和尾氣較多，影響到生產成本。如何有效循環和處理產物關系到未來的降本方向。比如西門子法生產過程中會產生大量的副產物SiCl4，將SiCl4轉化成作為多晶硅生產原料的SiHCl3，從而實現閉環生產，以提高硅粉利用率，降低生產成本。
總之，改良西門子法由于規模化、技術成熟，未來有進一步的下降空間。絕大部分企業仍選擇采用改良西門子法進行擴產。正是基于以上認知，CPIA(中國光伏)估算，到2030年，用改良西門子法生產的多晶硅，仍是絕對的主流。本文開篇提出的問題，對應的答案也就躍然紙上了。

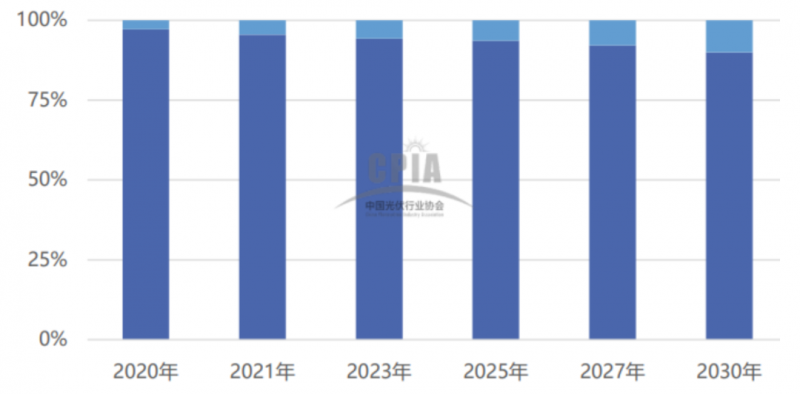

圖12：國內西門子法(深藍)和顆粒硅(淺藍)占比，資料來源：CPIA，華安證券
